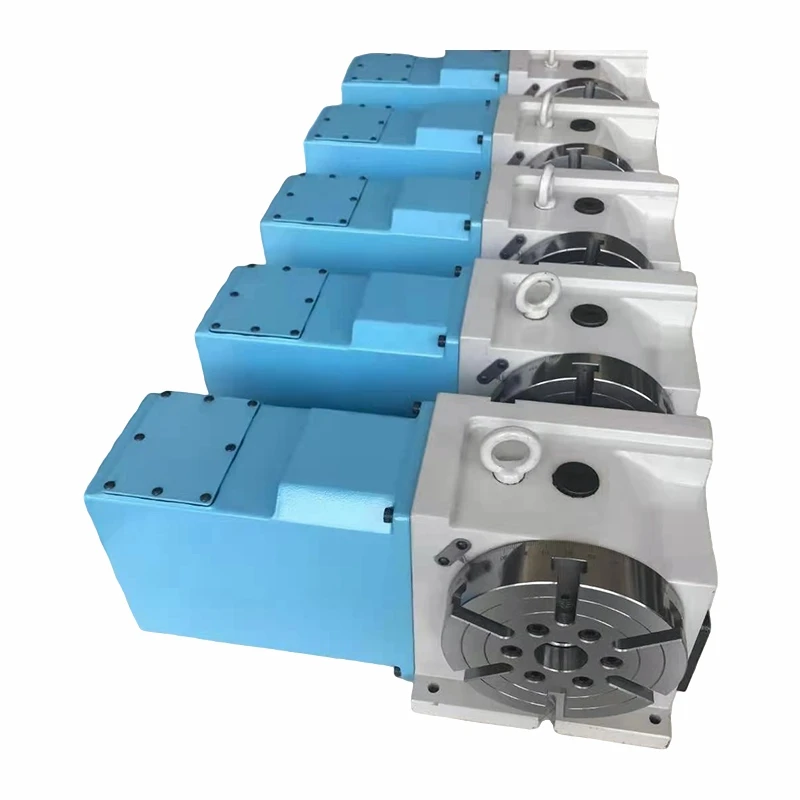

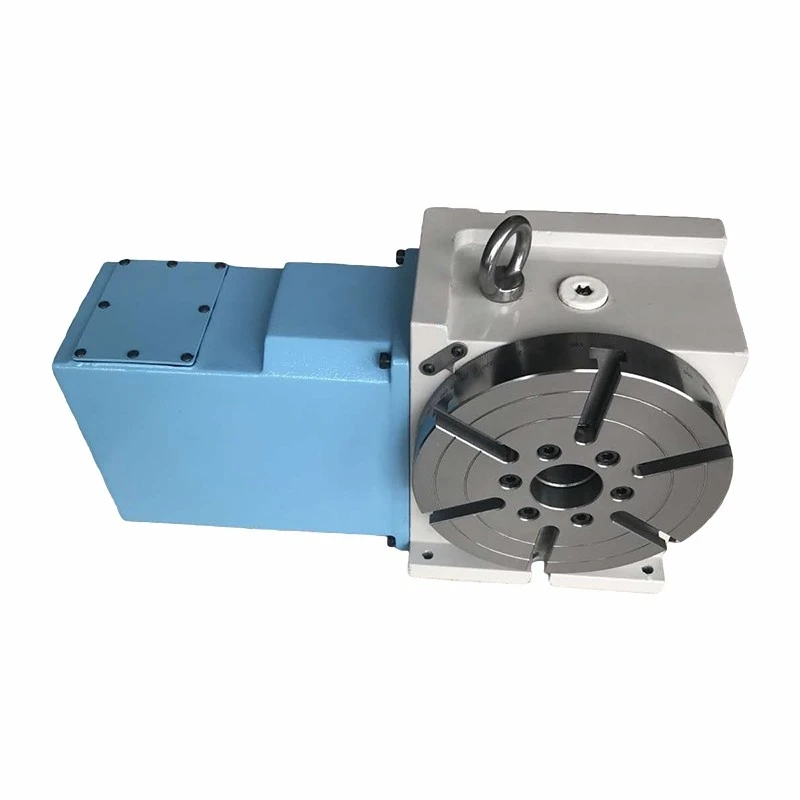

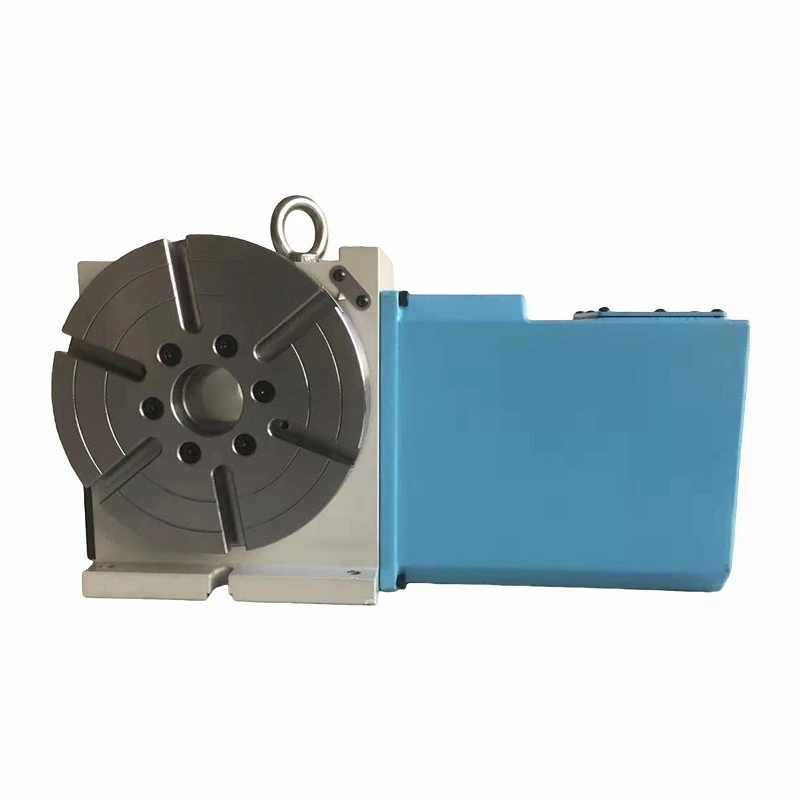

میز چرخشی 4 محور با دقت بالا

میز چرخشی محور چهارم با دقت بالا همگی از یاتاقان‌های شعاعی-محور استفاده می‌کنند. چرخ دنده کرم در مواد مس و فولاد آلیاژی موجود است. در میان آن‌ها، چرخ‌دنده‌های کرم فولادی آلیاژی مقاومت سایش و گشتاور بالاتری را در مقایسه با چرخ‌دنده‌های مسی ارائه می‌دهند، که باعث می‌شود هنگام اعمال بر محور شیب ماشین‌های 4 محور، در برابر سایش ناشی از بار مقاومت بیشتری داشته باشند.

1.دقت بالا: مجهز به مجموعه دنده‌های کرم دوبل-ساخت ژاپنی-. مواد چرخ دنده حلزونی مقاومت در برابر سایش و عمر مفید بیشتری را ارائه می دهد.
2. صلبیت بالا: از یاتاقان‌های شعاعی-محوری استفاده می‌کند که به راحتی می‌تواند عملیات برش سنگین-را انجام دهد.
3. تطبیق پذیری: دارای طراحی دیافراگم بزرگ- در همه مدل ها است که برنامه های یراق آلات انعطاف پذیرتری را ممکن می سازد.
4. عملکرد ضد آب: طراحی کامل ورق فلزی ضد آب با درجه ضد آب IP65 یا بالاتر.
5-طراحی زیبایی: پوشش بیرونی درجه{1}}رنگ برای همه مدل‌ها اعمال می‌شود و زیبایی‌شناسی جدید صنایع‌دستی مکانیکی را تجسم می‌دهد.

سیم کشی کابل:

میز روتاری 4th Axis High Precision دارای یک کابل 2 پین و 2 سیم (سفید) است:
کابل 2 پین برای سوئیچ خانگی (نوع NC) است، دارای 2 سیم است:
قهوه ای و آبی

(اگر کنترلر cnc شما به 0 ولت به عنوان سیگنال ورودی خانه نیاز دارد، لطفا آبی را به 0 ولت و قهوه ای را به سیگنال ورودی خانه وصل کنید)

(اگر کنترلر cnc شما به 24 ولت به عنوان سیگنال ورودی خانه نیاز دارد، لطفا رنگ قهوه ای را به 24 ولت و آبی را به سیگنال ورودی خانه وصل کنید)

دو سیم سفید برای شیرهای برقی BRAKE DC24V + , - POWER هستند. هنگام فشار هوا، ترمز از نوع باز معمولی است
شیر برقی فعال است، ترمز کار می کند.

فلنج نصب پیش‌فرض میز روتاری 4 محور با دقت بالا 80*80 میلی‌متر، PCD 90 است.

اگر سروو موتور شرکت دیگری است و ابعاد آن متفاوت است لطفا با ما تماس بگیرید.

نسبت دنده SKQ-12160 1:60 است

نسبت دنده SKQ-12200 1:72 است

تنظیم پارامترهای کنترلر TAC2004M:

ما قبلاً نسبت دنده الکترونیکی را به درایور سروو پیکربندی کرده‌ایم، لطفاً فقط پارامتر وضعیت کنترلر CNC شماره 33 Bi را تنظیم کنید3=1
